Tomografia Sísmica de Refração e Reflexão em Niterói: Imagem Precisa do Subsolo para Fundações Seguras

A geologia de Niterói impõe desafios distintos conforme se avança do maciço costeiro para as planícies de restinga. Enquanto em Icaraí é comum encontrar o topo rochoso do embasamento cristalino a poucos metros de profundidade, exigindo grande cuidado com a detonação e escavação, nas áreas de aterro da Região Oceânica os sedimentos quaternários saturados escondem paleocanais que comprometem a estabilidade de qualquer fundação direta. A tomografia sísmica decifra essa complexidade: ondas compressionais e cisalhantes geradas em superfície percorrem camadas de solo residual, rocha alterada e sã, e o tempo de percurso registrado por geofones de 4.5 Hz permite reconstruir um modelo de velocidades em duas ou três dimensões. Em uma cidade com 487 mil habitantes e um relevo que mescla morros, vales e uma extensa orla da Baía de Guanabara, ignorar a variabilidade do perfil geotécnico pode duplicar custos de fundação ou, pior, gerar recalques diferenciais irreversíveis.

O contraste de impedância acústica entre aterro e rocha sã em Niterói gera reflexões nítidas: conseguimos mapear o topo rochoso com erro vertical inferior a 5%.

Nossas áreas de serviço

Procedimento e escopo

Em uma obra recente na Alameda São Boaventura, no Fonseca, o projeto previa um edifício de 14 pavimentos sobre solo residual de gnaisse. As sondagens SPT indicavam impenetrável a 15 metros, mas a recuperação de amostra era baixa e não se sabia se a recusa era por matacão ou pelo topo rochoso contínuo. Aplicamos a tomografia sísmica com arranjo de 48 canais e espaçamento de 3 metros entre geofones, cobrindo todo o perímetro do terreno. As velocidades de onda P saltaram de 800 m/s no solo superficial para 2.200 m/s em uma lente de rocha sã, e depois caíram para 1.400 m/s — sinal claro de uma camada de rocha muito fraturada abaixo da lente competente. Esse detalhe mudou completamente o cálculo de carga admissível das estacas. Complementamos a investigação com um ensaio CPT em pontos selecionados para calibrar a resistência de ponta nos horizontes de menor velocidade, assegurando que a interpretação sísmica tivesse respaldo mecânico direto.

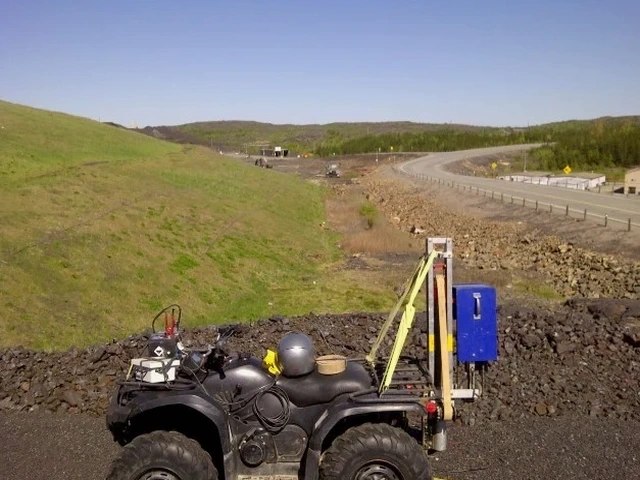

Tomografia Sísmica de Refração e Reflexão em Niterói: Imagem Precisa do Subsolo para Fundações Seguras — Imagem técnica — Niteroi

Contexto geotécnico local

O sistema de aquisição que utilizamos nos projetos em Niterói é composto por um sismógrafo de engenharia de 24 bits com conversor A/D de alta resolução, acoplado a um cabo sísmico com conectores à prova d'água — essencial quando se trabalha próximo ao nível freático elevado das áreas de mangue aterradas. A calibração dos geofones é verificada a cada lanço, e o empilhamento vertical de no mínimo cinco golpes por tiro garante a coerência do sinal. O maior risco técnico, especialmente nas encostas do Morro do Estado, é a presença de blocos soltos superficiais que mascaram o tempo de primeira chegada da onda refratada. Nosso procedimento inclui sempre um levantamento topográfico detalhado da linha sísmica com estação total, pois variações de cota de apenas 1 metro entre geofones, comuns nos terrenos íngremes do Rio de Janeiro, introduzem erros de velocidade se não corrigidas por modelos de relevo.

Precisa de uma avaliação geotécnica?

Resposta em menos de 24h.

Email: info@geotecnia1.sbs

Normas aplicáveis

ABNT NBR 15984:2019, ABNT NBR 6122:2019, ABNT NBR 6484:2020

Parâmetros de referência

Parâmetro	Valor típico
Fonte sísmica	Marreta de 8 kg ou queda de peso acelerada
Geofones	4.5 Hz, 48 canais, passo de 2 a 5 m
Profundidade investigada	40 a 60 m em refração, até 150 m em reflexão de alta resolução
Parâmetros obtidos	Vp, Vs, razão de Poisson, módulo de Young dinâmico
Norma de aquisição	ABNT NBR 15984:2019 (sísmica de superfície)
Processamento	Tomografia de tempos de trânsito com inversão iterativa (Zelt)
Apresentação	Seções 2D de iso-velocidades com interpretação geológica

Dúvidas comuns

Qual o custo de uma campanha de tomografia sísmica em Niterói?

O investimento para uma linha sísmica de tomografia de refração em Niterói parte de aproximadamente R$100.000, variando conforme o comprimento do arranjo, a profundidade de investigação desejada e a dificuldade de acesso ao terreno. Campanhas que combinam refração e reflexão de alta resolução, ou que exigem topografia detalhada em áreas de encosta, têm custo adicional.

Em que tipo de obra a tomografia sísmica é mais indicada?

É particularmente útil em obras de fundação profunda onde o topo rochoso é irregular, túneis urbanos, estabilização de encostas e mapeamento de cavidades. Em Niterói, a transição entre solo residual e rocha sã costuma ser muito heterogênea, e a sísmica revela zonas de fraqueza que as sondagens mecânicas podem não detectar.

A tomografia sísmica funciona em áreas urbanas com ruído?

Sim. Utilizamos o empilhamento vertical de múltiplos golpes e filtros digitais para eliminar ruídos de tráfego e vibrações urbanas. Em áreas extremamente ruidosas, como a Avenida Feliciano Sodré, programamos os ensaios para horários de menor movimento ou aplicamos fontes mais energéticas para melhorar a relação sinal-ruído.

Que parâmetros de projeto a sísmica fornece?

A tomografia entrega perfis de velocidade de onda P e S, dos quais derivamos a razão de Poisson, o módulo de cisalhamento máximo e o módulo de Young dinâmico do solo e da rocha. Esses parâmetros são fundamentais para análise de escavabilidade, classificação de maciço rochoso e entrada em modelos numéricos de interação solo-estrutura.
